Model 6020 在線露點分析儀

Model 6020 在線露點分析儀

單通道高級在線露點分析儀，測量露點范圍：-110°C～+20°C

產品概述：

Model 6020型是單通道，面板安裝型在線氣體濕度露點儀，旨在采用英國肖氏（SHAW）超高靈敏度的電容傳感器技術，

現場安裝，在線測量過程氣體中的微量水分。

該系統集成了一個(AutoCal)設置自動校準功能，涵蓋了從-110°C到+20°C露點的測量需求。

該傳感器的設計和應用條件適合長期穩定的運行，具有非常高的靈敏度，在傳感器和儀器之間允許使用長達1km的信號電纜。

此外，該傳感器通過了ATEX固有安全認證，因此可以在危險環境中使用，并在安全區域配置相應的齊納屏障。

6020控制單元提供了各種量程傳感器全場景的互換性，每個型號傳感器都是經過工廠嚴格校準的，精度優于±2°C，并提供可

追溯到國際濕度標準的校準證書。前面板有三個鍵功能，以獲得快速訪問、設置、報警、調節和選擇顯示工程單位。可以鎖定這些

參數，以防止未經授權的篡改。

產品特點：

● 可自動匹配多種量程傳感器，量程從-110°C至+20°C露點(-166°F至+68°F)的整體范圍；

● 可顯示°C Td、°F Td,、ppm(v)、ppm(w)、 g/m3 or Ib/MMSCF單位；

● 露點測量精度優于±2°C；

● 校準可追溯到國際濕度標準；

● 具有自動校準功能，以保持實驗室校準的準確性；

● 帶壓力下露點計算器，包括天然氣行業數據；

● 在普通氣體中分子質量預加載ppm(w)，其他氣體可以進入；

● 兩個完全可編程的報警輸出，繼電器觸點10A，LED狀態展示；

● 模擬輸出：4～20mA，電流輸出線性與測量范圍可設置；

● 數字輸出：RS485端口

● 大LED液晶顯示屏，5位數顯示，清晰可視；

● 快捷鍵功能，快速訪問、設置、報警和單位，可鎖定，防止篡改；

● 通過Ex認證的傳感器適用于危險區域（通過安全區域的齊納屏障）；

● 傳感器信號電纜長度可達1公里；

技術參數：

顯  示

類       型：7段5位的紅色主顯示和副顯示。

顯示高度：14毫米(0.71英寸)主顯示器，7毫米(0.3英寸)副顯示器。

指  示  燈：報警1和報警2狀態指示燈

傳感器

露點范圍：-110°C至+20°C (1.6ppb(v)至23,000ppm(v)

測量精度：優于±2°C F.S

工作溫度：-20°C至+50°C

存儲溫度：-50°C至+70°C

工作濕度：0～90% RH非冷凝

機械連接：M14 x 1.25mm間距

電氣連接：標準公同軸插頭到傳感器與BNC同軸連接

認證要求：CE認證

繼電器輸出

觸點類型：?jiǎn)螛O，轉換(SPCO)

額  定  值：10A電流，120/240V, 50/60Hz

使用壽命：100,000次，在額定電壓/電流下運行

絕緣電壓：1000 Vrms

線性(重傳)輸出范圍可用:0-20mA和4-20mA精度:最大顯示值±0.5%負載阻抗:500Ω最大

模擬輸出

輸出范圍：0-20mA和4-20mA

輸出精度：顯示最大值±0.5%

負載阻抗：500Ω max

日志軟件

軟件類型：詳細操作請參見Manual 2062。

數據通信

通訊類型：通用異步串口

數據格式：開放；一個起始位，偶數奇偶校驗，七個數據位和一個停止位

通訊方式：RS485

傳輸?shù)刂罚?9

波  特  率：可選- 1200，2400，4800或9600

環境參數

環境認證：    CE

EMC：           認證到BS EN61326-1

安全要求：    符合BS EN 61010-1

控制器防護：IP54

控制器參數

基本條件：

供電電壓：出廠設置選項

交流：90 ～ 250V AC, 50/60Hz

直流：18 ～ 28V DC

電源功耗：AC=10VA/DC=4VA最大

工作條件：

工作溫度：-20℃~ 60℃

相對濕度：0 ~ 95%無冷凝

規格尺寸：高- 66mm，寬- 135mm，深- 108mm

重       量：最大0.47 kg

安裝方式：螺絲頂壓配合安裝。

面板尺寸：68mm × 138mm（開孔尺寸）。

端子形式：螺桿式

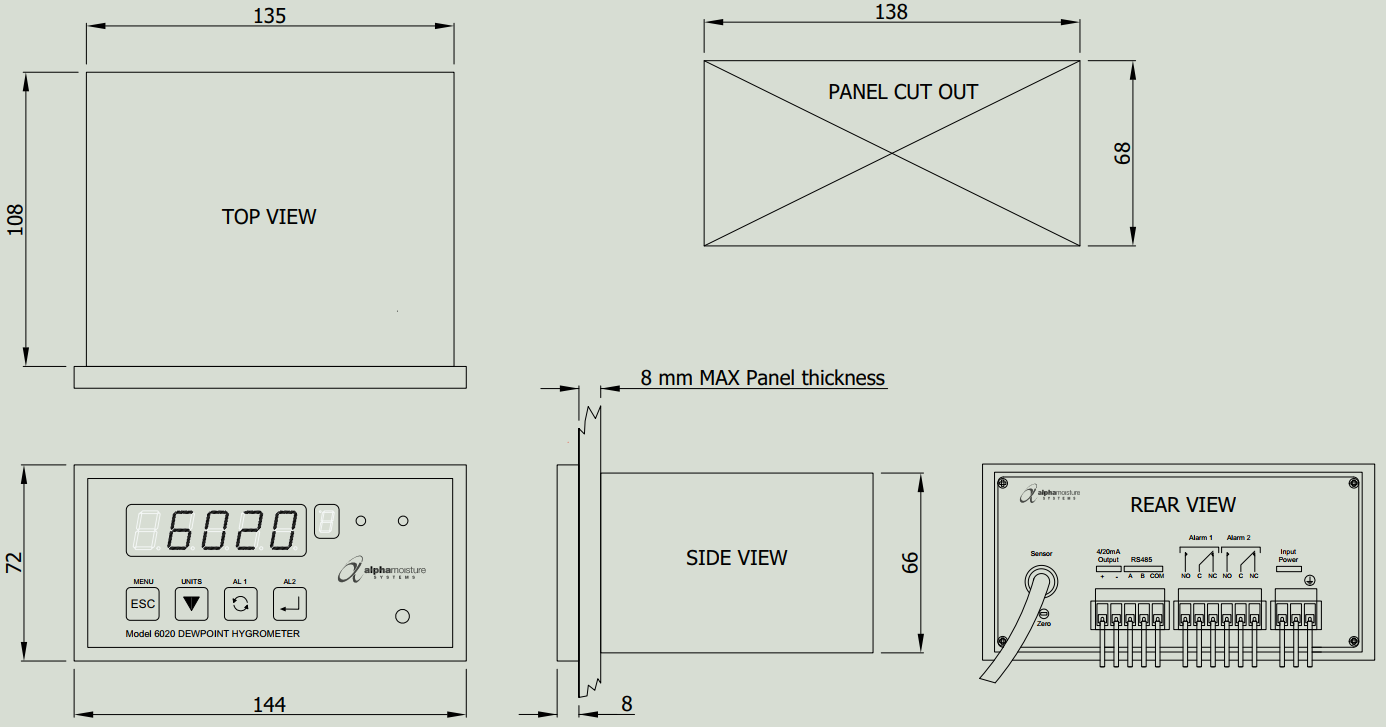

規格尺寸圖如下：

傳感器類型選擇
