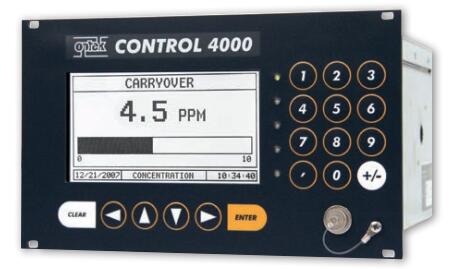

C4000-CM型在線色度監測儀

顯示

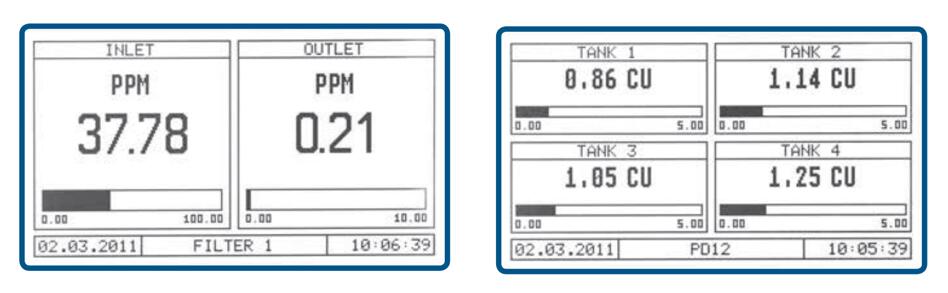

LCD 圖形顯示器(240×128 像素)，LED背景燈

操作

18 個有凸起的按鍵

系統時鐘：

精度為大約1 分鐘/ 月（電池壽命大約為 15 年）

LED

1 LED（綠色）: 上電狀態

1 LED（紅燈閃爍）: 系統故障

3 LED （黃色）：報警 I，II，III

數據記錄儀

4 個平行的測量值（環形緩沖能存大約25,000 個數據點×4）（間隔：1個/秒 - 1個/小時）

傳感器輸入接口

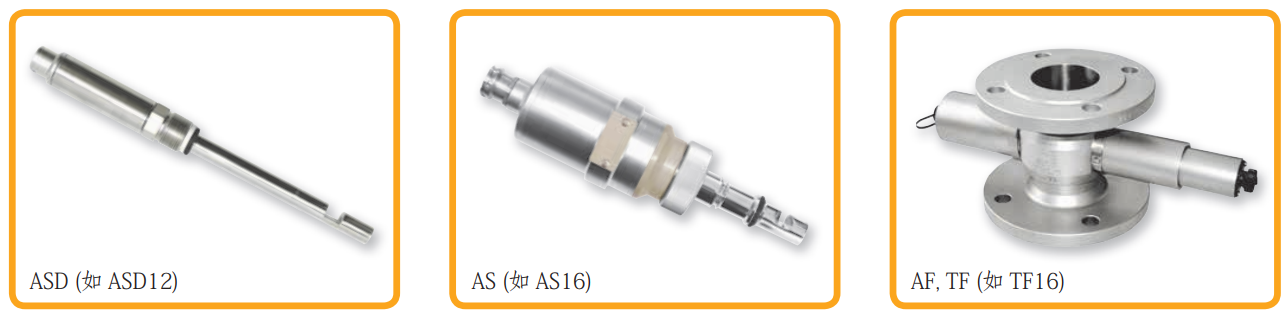

1 - 4 個optek光度傳感器

傳感器輸入接口（防爆）

可選：1 - 4 個optek光度傳感器（本安）

毫安輸入

可選：2 × 4 - 20 mA (功能性電位隔離)

- 精度: < 0.5 %

- 分辨率: < 0.05 %

- 負載: < 200 歐姆

遠程輸入：

可選：7 × 24 V (19 ...29 V DC),一般6.0 mA用于遠程設定,遠程校零，

遠程保持

PROFIBUS? PA 接口

可選：PROFIBUS? PA 配置文件， 3.01版本， 附加條款 2

FOUNDATION FieldbusTM 接口

可選：FOUNDATION Fieldbus? H1 (IEC 61158-2)

傳感器的光源輸出接口

1 或者2 個光源輸出，4.5 ... 8.5 V DC

毫安輸出

2 或者4×0/4 – 20 毫安(NAMUR 標準)（功能性電位隔離）

- 精度： < 0.5 %

- 分辨率: < 0.05 %

- 負載: < 600 歐姆

繼電器輸出

3 個獨立可配置的繼電器接點，0 – 50 V AC，0 - 75 V DC，0 – 2 A

- 用于報警或狀態反饋

- 可配置初始延遲：0 - 999 秒

失效安全輸出

1個單刀雙擲開關用于光源或系統故障報警（激活）0 - 50 V AC, 0 - 75 V DC, 0 - 2 A

串行通訊

RS232 雙向接口，在面板前部（必須使用optek 的電腦傳輸軟件）

- 上傳或下載配置，數據記錄儀中的內容下載

電纜長度（傳感器）

2， 3， 5，10，15，20，30 ...100 m(7, 10, 16, 33, 49, 66, 98 ...328 ft)

電纜長度 > 100 m 需要訂制，最長可到1,000 m (3,280 英尺)AS56 / AS16 傳感器： 最長為50 m；

傳感器ASD:2, 3 ,5 或 10 m (7, 10, 16 或 33 英尺)

電源

115 / 230 V AC, 可選 (93.5 - 132 / 187 - 264 V AC, 47 - 64 Hz)

或者24 V AC / DC (AC:20.4 - 26.4 V AC, 47 - 64 Hz; DC:20.4 - 28.8 V DC)

- 功率:< 50 VA

環境條件

  運行時（無陽光直射）：

- 控制器： -10 - 55 °C (14 - 131 °F)

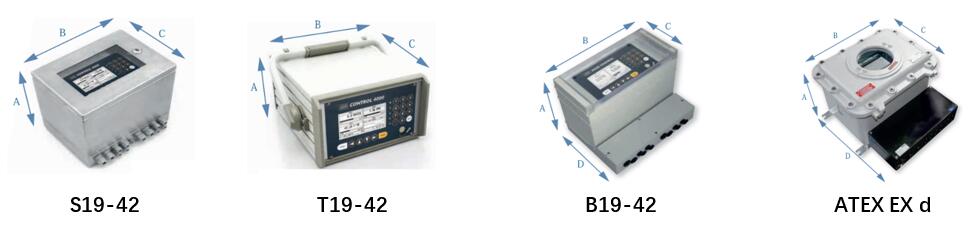

- 帶不銹鋼殼體S19-42（IP65）: -20 - 45 °C ( -4 - 113 °F)

- 配塑料殼體 B19-42 (IP66)時： -10 - 40 °C (14 - 104 °F)

- 帶可選防爆殼體 Ex d（IP65）: -20 - 40 °C ( -4 - 104 °F) (C4000 才有)

運輸過程中的溫度（無陽光直射）: -20 - 70 °C ( -4 - 158 °F)

操作軟件的語言

英語，德語，法語，西班牙語，荷蘭語，葡萄牙語，俄語
