XS-8088隔爆型在線離子監測計-美國ECD

制造商：美國ECD
型    號：XS-8088
 X80通用變送器原理：
X80通用變送器是單通道或雙通道設計的變送器可用于在工業環境中連續測量pH，ORP，離子，溶解氧，濁度，電導率或電阻率。X80型通用變送器可與任何ECD 品牌S88或S80型智能傳感器配合使用進行數字通信，并自動配置成對應傳感器所檢測的參數。 例如將S88型電導率傳感器接入X80型通用變送器中，它將自動配置為電導率變送器。 不再需要開發多種變送器類型。一臺X80型變送器即可自動配置為所要測定的任何參數值。
特征：
1.  通用變送器：?jiǎn)瓮ǖ阑螂p通道都可測量pH，ORP，DO，離子，濁度，氯，電導率或電阻率
2.  危險場所通過認證
3.  圖形LCD顯示以及直觀的菜單結構：輕松導航
4.  與ECD廠家出廠前校準后的數字智能傳感器聯合使用，并儲存數據。
5.  輸出信號：4-20 mA 以及MODBUS RTU或者HART?輸出，靈活配置輸出信號
6.  堅固耐用的316型不銹鋼外殼
顯示：
X80型通用變送器具有易于查看的大型LCD顯示屏。 回路供電顯示屏是一個灰色背景上顯示黑色字體，而24VDC供電顯示屏是白色背景上顯示藍色字體。

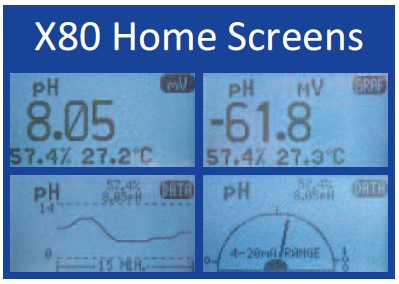

X80型通用變送器具有三個易于切換的顯示屏幕：數據屏幕，毫伏屏幕和圖形顯示屏幕。（雙通道中有六個顯示屏幕）。數字顯示屏幕顯示測量類型，單
位，4-20 mA通道％毫安輸出以及溫度。 mV顯示屏幕顯示測量類型，傳感器原始毫伏信號，4-20 mA通道％毫安輸出以及溫度。 圖形顯示屏幕顯示測量
類型，單位和代表％毫安輸出的圖形。 其中有三種圖形可選擇顯示趨勢線，條形圖或量規。 通電/斷電時報警繼電器的狀態顯示在變送器上。

菜單：
菜單的導航通過磁性開關完成。 軟鍵顯示與每個按鈕關聯的功能。 兩次按任意一個按鈕在2秒鐘內可激活Model X80的軟鍵菜單。 主要的選擇內容有校準
菜單，配置菜單，信息屏幕和模擬菜單。
校準：
S88型傳感器出廠時已完成校準。 如需現場校準可通過在X80型通用變送器上易于執行。 校準菜單包括自動校準功能，兩點校準，標準化校準，單點校準或
手動校準（先前已確定數值）
配置：
配置菜單包括X80型通用變送器顯示、輸出功能、接入的S88型傳感器的特性。 顯示屏幕包括保留功能，圖形顯示樣式，背光和對比度調節，命名變送器的
標簽，密碼保護和默認出廠設置。 信號輸出包括設置MODBUS或HART?輸出，4-20 mA故障設置以及配置報警繼電器。
信息：
信息屏幕提供X80通用變送器以及S88智能傳感器信息。 X80變送器屏幕顯示名稱，電源，序列號，固件版本和輸出設置。 S88傳感器屏幕顯示名稱，部件號，
序列號以及校準數據。
模擬輸出：
模擬菜單允許模擬輸入和輸出信號。 輸出信號可通過輸入4-20 mA數值輕松測試出或者使每個繼電器接電或斷電。 信號配置在4-20 mA范圍內，例如，從0 pH
到14 pH，然后回到0 pH，即產生一個4-20 mA輸出。 周期和持續時間可調，為每個人留出足夠的時間步行到控制室以驗證輸出。
電源和輸出：
X80型通用型變送器可作為回路供電變送器或24VDC供電的變送器。 回路供電具有4-20 mA輸出帶有可選的HART?輸出。24VDC供電標配4-20mA的電流輸出
或MODBUS RTU輸出或可選的HART?輸出。 24VDC供電變送器還提供3個可配置的報警繼電器作為報警繼電器（設定點），定時繼電器或故障繼電器。
X80通用變送器技術參數：
材料：電拋光316 不銹鋼
安裝：2 x M4（3?16英寸）和3 x?英寸 FNPT
環境條件：
室內溫度-20°C-70°C
儲存溫度-30°C-85°C
相對濕度0 – 90％NC
顯示：
128 x 64像素（2.75英寸x 1.5英寸）LCD，
回路供電：灰色背景，黑色字體
24VDC供電：白色背景，藍色字體
電源：
第一種：回路供電，24 VDC，600Ω最大負載（18-36VDC @ 35 mW 最?。?br/>第二種：24 VDC（18-36 VDC @250 mW最?。?br/>輸出信號：
單通道: 4-20 mA
雙通道:4-20 mA &Modbus RTU（標準）HART?（可選）
報警繼電器（可選）三個SPDT，1C，250 VAC，3 Amp最大電阻繼電器， 用戶可配置為高/低或故障警報
運輸：
尺寸：8英寸x 8英寸x 5英寸（20.5 x 20.5 x 12.7厘米）
重量：316不銹鋼，8.0磅 （3.65公斤）

S88智能傳感器原理：
S88型智能傳感器主要用于與X80型通用變送器連接。其傳感器類型、序列號及校準記錄都一起存儲在傳感器的存儲器中。 S88型傳感器在出廠前已完成校準，
可與X80型通用變送器連接后直接使用。 S88型傳感器具有防水性能，內部用環氧樹脂密封在?英寸的內外徑外殼。 S88型傳感器使用經過相同防爆領域認證，
且內部電極易于更換。

S88智能傳感器技術參數：
測量范圍：
pH  值：    -1.00-15.00 pH
O R P：    -1500-+1500 mV
離   子：    000.1- 999.9，單位：ppb，ppm，ppt
溶解氧：   000.1-999.9，單位：ppb，ppm，％SAT，mg/L
電導率：   0.000-2.000，單位：μS，mS，S
電阻率：   0.0001-50.00MΩ
濁    度：   0-4000,單位： NTU, FNU, mg/L，ppm,％固體
氯：        （游離態或總氯） ppb, ppm
溫   度：    -30℃-140℃

S88離子選擇電極具體規格參數：

ATEX防爆認證：認證編號：ITS16ATEX101458X
IECEx防爆電氣產品認證：認證編號：ETL 16.0049X

X80通用變送器：CE認證0359
ATEX防爆等級：Ex II 2 G Ex db mb [ia IIC Ga] IIC T4 Gb
X80通用變送器適用于在危險場所，1區場所，Ex db mb Gb等級，安裝環境-20°C ~55℃

S88傳感器：CE認證0359
ATEX防爆等級：Ex II 2 G Ex ia IIC T4 Ga
S88智能傳感器適用于危險場所，0區場所，Ex ia Ga等級，安裝環境-20℃~85℃

CSA認證的防爆外殼：
X80通用變送器外殼：等級 I，1區場所，Ex d IIB + H2，IP68

FM認證的防爆外殼：
X80通用變送器外殼：等級I，DIV 1，B，C和D組，等級II，DIV 1，E，F(xiàn)和G組，等級III，DIV 1 NEMA 4X，IP66
