TKF100-HQ型痕量級多組分氣體分析儀-芬蘭GASHERA

產品概述:
痕量級雜質氣體比如烴類、 H2O、 CO、 CO2、 NOx、 N2、 H2S 等會對高純氦、高純氫、高純氮、其他高純氣體、標準氣體以及烯烴類氣體

的生產帶來危害，損壞設備和影響生產質量，甚至對使用這些氣體的設備帶來致命威脅。 芬蘭干涉公司研發的DKF10-MH 型痕量級多組分氣體

分析儀專門專業監測并分析 ppm 微量級、 ppb 超微量級雜質氣體。

工作原理:

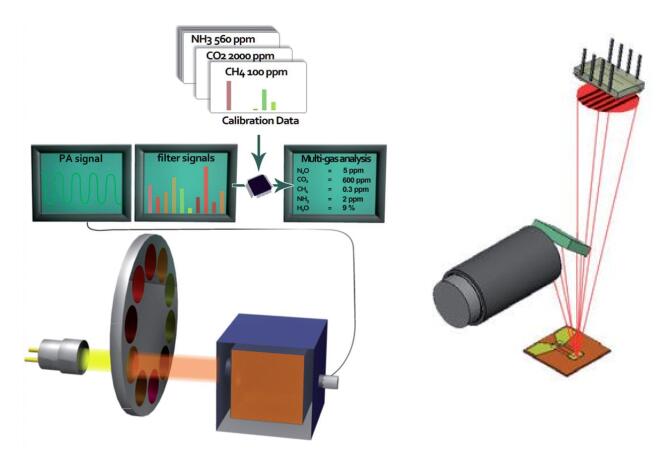

TKF10-H Q多氣體分析儀基于紅外光聲光譜技術，擁有脈沖紅外光源，通過窄帶光學濾波片，形成中紅外區 10 個光譜波段，用于氣體分析；

非常高靈敏度的擁有增強懸臂梁光學麥克風技術，可通過 10 種光學窄帶濾波片實現，非常窄的光學濾波可去除背景氣體的干擾；多個光譜區

域可有利于最小的交叉靈敏度。對采樣響應結果按照改進的經典最小二乘法進行數據校準。光聲光譜技術可實現短光路光程的高靈敏度測量，

更進一步提高了非線性補償技術，可實現寬量程可達 5 級的線性動態量程比。

◆ 烴類： CH4、 C2H6、 C2H2、 C2H4 等
◆ 無機氣體： CO2、 CO、 N2O、 SO2、 NO、 NO2, NH3、 NF3、 SF6、 H2O 等
◆ 揮發性有機物 VOCs：丙酮、乙醇、甲醇、苯、 甲苯、二甲苯、甲醛等
◆ 氟利昂（CFCs）及 全氟化碳（PFCs） : CF4、 C2F6、 R-134a、 R13 等
◆ 腐蝕性氣體： HF、 HCL、 HCN 等
◆ 麻醉劑：異氟烷、七氟烷、地氟烷、安氟醚等；
◆ 其他氣體： N2、 H2、 O2、氯氣等（可選、擴展探頭）；
◆ 被測氣體可定制
應用領域:
高純氣雜質氣體                                                 泄漏檢測
過程質量控制                                                    熏蒸氣體
工業安全和衛生                                                 廢麻醉氣體
家禽養殖、生豬養殖、農業                                溫室氣體
大氣污染物排放                                                 發酵
液態烴中雜質氣體                                              其他痕量氣體分析
特性:
● 同時測量高達 9 種氣體                                                 ● ppb,sub-ppm 級的檢測限
● 即采即測、實時分析、秒級響應時間                              ● 長的標定周期、低的樣氣量
● 高分辨率圖形顯示界面,友好人機交互界面                       ● 豐富的可編程測量任務
● 圖形和表格顯示全部氣體的測量結果                               ● 內置趨勢查看監控任務,
● 不需要外部的電腦                                                          ● 無耗材、免維護
● 4~20mA 模擬量、 RS232、 RS485 通訊                       ● 堅固耐用的外殼設計
優點:
★ 帶有增強懸臂梁光學麥克風的紅外光聲光譜 技術
★ 電子脈沖紅外光源
★ 鍍金采樣氣室恒定溫度 50° C
★ 超靈敏的基于 MEMS 懸臂梁傳感器光學麥克風，耦合激光干涉測量懸臂梁微觀移動
★ 19"3U 工業機箱，適用于全部臺式或機架固定安裝
★ 內置帶有 5.7"前置顯示器的嵌入式計算機 可設置氣體報警閾值
★ 數據存儲約 2GB，連續存儲 9 種氣體可達 1 年
★ 測量結果可以通過 U 盤， USB 口， Ethernet 網口，串口導出
★ 后面板有四路氣體連接口，兩路為采樣接口， 配有粉塵顆粒物過濾器
★ 自動補償溫度、壓力等變化工況的干擾

★ 自動去除包括水汽、顆粒物等采樣氣體的干擾

技術參數:

? 響應時間：  據通道積分時間(C.I.T.)和氣體置換周期，典型 30s 到幾分鐘；
? 檢  測  限：  根據氣體，典型 sub-ppm，可定制；
? 重  復  性：  1%測量結果，在標定條件下
? 準  確  度：  典型 2~5%
? 動態量程：  典型 5 級，（100,000 倍檢測限）
? 零點漂移：  ±1 檢測限/年
? 量程漂移：  3%測量值/年
? 工作條件：
                        溫度范圍： 0 ° C – +45 ° C
                        濕度范圍：低于 90% RH, 無凝露
                        壓力范圍：大氣壓
                        防護等級： IP20 (IEC 529)
                        振動試驗： 33 Hz 強振
? 儲存條件： 溫度范圍： -20 ° C – +60 ° C
? 采樣條件：
                        溫度范圍： 0 – +49 ° C 無凝露
                        壓力范圍： 930 mbar – 1100 mbar
                        濕度范圍：露點+8 ° C 或更高
                        氣體流量：約 1L/m
                        顆粒物： < 1 μ m
? 總采氣量：  <30mL ，可配抽氣泵（負壓 100hPa）最遠距離 100 米；
? 氣體接口：  帶有快速插頭的 6/4mm 管，可定制；
? 尺       寸：   48.4cm Wx13.9cm Hx40.5cm D (19.1in Wx5.5in Hx16.0in D)
? 重       量：   約 13 kg
? 電氣接口
                        工作電源： 100 - 240VAC, 50 - 60 Hz
                         輸入功率： 100W
? 通訊接口： Ethernet、 USB、 RS232、 RS485

執行標準:

低壓測量指令 2006/95/EC 和電磁兼容 EMC 指令 2004/108/EC EN 50270: 2006, EN61000-3-2: 2006, EN 61000-3-3: 1995 + A1: 2001 +

A2: 2005, EN 61010-1: 2001

安全標準： EN61010-1 (2001), IEC 61010-1 (2001), CAN/CSA-C22.2 No. 61010-1 (2004)和UL 61010-1 (2004 incl. rev. 2005)
